در پروسه ماشین کاری CNC ضروری ترین جز ماشین، کنترلر CNC است که در ماشین های تراش CNC، فرز CNC، روتر CNC و … کاربرد دارد. این کنترلر برای تنظیم و برنامه ریزی و کنترل فرآیند ماشین کاری CNC و ارتباط مستقیم روزانه با کنترلر CNC استفاده می شود. برای اشنایی بهتر با دکمه ها نیاز است که با دو مفهوم در دنیای سی ان سی ها آشنا شوید .
کنترلکننده CNC
مغز دستگاه CNC است؛ این واحد برنامه (G-code) را پردازش کرده و دستورات حرکتی را به موتورها میدهد.
پنل CNC
رابط کاربری قابل مشاهده دستگاه است و شامل دکمهها، صفحهنمایش و کلیدهایی است که اپراتور با آنها کار میکند.
دکمه توقف اضطراری پنل cnc
دکمه قرمز CNC که در عکس مشاهده میکنید برای توقف اضطراری است. با فشردن این دکمه بلافاصله تمام عملیات دستگاه، از جمله چرخش اسپیندل و عملیات فرزکاری را قطع میکند.
توضیح کلیدهای پنل کنترل CNC
توضیح کلیدهای پنل کنترل CNC در عکس بالا از دکمه چپ به دکمه راست انجام میشود. معنی اصلی چهار کلید این است:
- اولین دکمه : دکمه عملیات خودکار برنامه است که به عملکرد خودکار برنامه در توالی پردازش اشاره دارد. این یک فرآیند ماشینکاری رایج است. در این حالت، اپراتور فقط باید محصول را تعمیر کند و سپس کلید شروع برنامه را فشار دهد.
- دومین دکمه : دکمه ویرایش برنامه است. این دکمه عمدتاً برای ویرایش برنامهها استفاده میشود.
- سومین دکمه : حالت MDI است که عمدتاً برای وارد کردن دستی کدهای کوتاه مانند S600M3 استفاده میشود.
- چهارمین دکمه : حالت DNC عمدتاً برای پردازش اتصال استفاده میشود.
توضیحات پنل عملیاتی CNC
توضیح پنل عملیاتی CNC در عکس بالا از دکمه چپ به دکمه راست انجام میشود ، چهار دکمه عبارتند از:
- اولین دکمه : دکمه بازگشت برنامه به صفر، برای بازگشت به عملیات صفر.
- دومین دکمه : حالت تغذیه سریع. این دکمه را فشار دهید تا محور مربوطه برای حرکت سریع مطابقت داشته باشد.
- سومین دکمه : تغذیه آهسته، این دکمه را فشار دهید و دستگاه به آرامی حرکت میکند.
- چهارمین دکمه : کلیدهای چرخ دستی، این کلید را برای کار با چرخ دستی فشار دهید.
برنامه نویسی CNC برای مرکز ماشینکاری
توضیح کلید برنامه نویسی CNC در عکس بالا از دکمه چپ به دکمه راست انجام میشود ، چهار دکمه عبارتند از:
- اولین دکمه : دکمه اجرای یک بخش، این کلید را فشار دهید تا برنامه برای اجرای یک بخش متوقف شود.
- دومین دکمه : این دکمه بخش برنامه دستورالعملها را رد میکند. اگر نمادی در مقابل یک بخش برنامه وجود دارد، این کلید را فشار دهید و برنامه اجرا نخواهد شد.
- سومین دکمه : این دکمه توقف است. وقتی M01 در برنامه وجود دارد، این کلید را فشار دهید و کد کار خواهد کرد.
- چهارمین دکمه : این دکمه ی دستورالعملهای نمایشی دستی است .
پنل کنترل مرکز ماشینکاری CNC
توضیح سه کلید پنل عملیاتی مرکز ماشینکاری CNC:
- اولین دکمه : دکمه راهاندازی مجدد برنامه.
- دومین دکمه : دستور قفل دستگاه، این کلید را فشار دهید دستگاه قفل میشود، حرکت نمیکند. برای اشکالزدایی استفاده میشود.
- سومین دکمه : عملیات خالی، معمولاً با دستور قفل دستگاه ابزار، برای اشکالزدایی برنامه.
کلیدهای پنل عامل CNC
سوئیچ سمت چپ برای تنظیم نرخ تغذیه استفاده میشود. در سمت راست دکمه تنظیم سرعت اسپیندل قرار دارد.
توضیح پنل برنامهنویسی CNC
به ترتیب از چپ به راست، ۳ کلید معانی زیر را دارند :
- دکمه اول : شروع حلقه
- دکمه دوم : مکث برنامه
- دکمه سوم : توقف برنامه.
کلید اسپیندل پنل عملیات CNC
این نشان دهنده اسپیندل مربوطه است. معمولاً ماشین ابزارهای 5 محوره و 6 محوره وجود ندارد. قابل چشم پوشی است .
کلیدهای کنترل سرعت ماشینکاری CNC
برای کنترل حرکت ماشین ابزارها استفاده میشود. کلید داخل آن را فشار دهید تا به سرعت تغذیه شود.
کلیدهای کنترل جهت اسپیندل دستگاه cnc
اسپیندل به جلو میچرخد، اسپیندل متوقف میشود و اسپیندل به عقب برمیگردد.

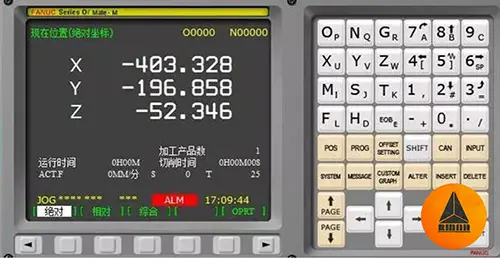

پنل و صفحه نمایش دیجیتال CNC:

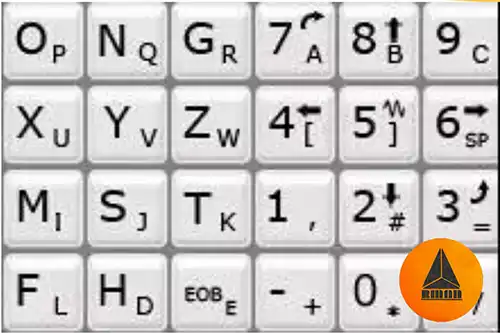

پنل الفبای دیجیتال که نیازی به توضیح ندارد، مانند صفحه کلید یک کامپیوتر همراه است.
کلید POS
به معنای سیستم مختصات است. این کلید را فشار دهید تا سیستم مختصات مطلق ماشین ابزار را با مختصات نسبی مشاهده کنید.
ProG
یک کلید برنامه است و عملیات برنامه مربوطه معمولاً باید در حالت فشار دادن این کلید انجام شود.
OFFSETSETTING
برای تنظیم سیستم مختصات در تنظیم ابزار استفاده میشود.
Shift
کلید shift است.
CAN
برای لغو دستورالعمل خطا است که میتوان با فشار دادن این کلید آن را لغو کرد.
IUPUT
کلید ورودی است که برای ورود دادههای عمومی و ورود پارامترها مورد نیاز است.
SYETEM
کلید سیستم عمدتاً برای مشاهده تنظیمات پارامترهای سیستم استفاده میشود.
MESSAGE
عمدتاً یک اعلان اطلاعات است.
CUSTOM
دستور پارامتر گرافیکی.
ALTEL
یک کلید جایگزین است که برای جایگزینی دستورالعملها در برنامهها استفاده میشود.
Insert
برای وارد کردن دستورالعملها در کد برنامه استفاده میشود.
Delete
عمدتاً برای حذف کد استفاده میشود.
RESET
یک دکمه مهم است. عمدتاً برای تنظیم مجدد، توقف برنامه و توقف برخی دستورالعملها استفاده میشود.
کلیدهای مورد استفاده اساساً تمام شدهاند، آشنایی با آنها باید در کارهای ماشینکاری CNC تمرین شود.
